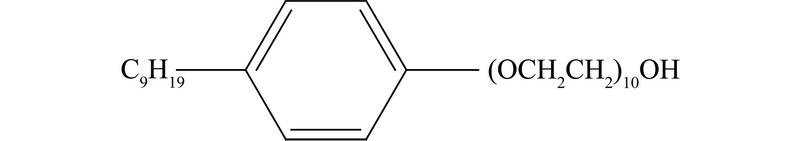

针对低阶煤表面含氧官能团多、亲水性强、可浮性差等问题，采用非离子型表面活性剂——壬基酚聚氧乙烯醚（NP-10）和无机盐（NaCl、CaCl2、AlCl3）对低阶煤泥表面进行吸附改性研究，分析其协同改性行为。吸附试验表明，NP-10在低阶煤泥表面的平衡吸附量随着其浓度增加逐渐升高，达到一定值后趋于稳定，吸附符合Langmuir等温吸附模型。吉布斯自由能（ΔG）和标准吸附焓均（ΔH）为负值，说明该吸附过程为放热且自发过程，吉布斯自由能（ΔG）随温度升高逐渐减小，说明温度的升高能促进吸附过程。吸附动力学研究表明，准二级动力学方程适合描述NP-10在低阶煤泥表面的吸附动力学机制。Na+、Ca2+、Al3+三种离子能促进低阶煤泥对NP-10的吸附，其中Al3+的促进效果最好，Ca2+次之，最后为Na+。X射线光电子能谱（XPS）试验表明，低阶煤泥表面吸附NP-10后，煤泥表面碳元素含量显著增高，氧元素含量明显降低，说明NP-10的亲水基与低阶煤泥表面的含氧官能团结合，实现了对煤泥表面含氧官能团的有效覆盖，提高了低阶煤泥的疏水性。Na+、Ca2+、Al3+三种阳离子电解质的加入，使低阶煤泥表面的氧元素含量分别降低了5.79%、6.77%、7.42%，含氧官能团含量进一步减少，尤其对C-O官能团影响最为显著。3种阳离子电解质都能促进低阶煤泥对壬基酚聚氧乙烯醚（NP-10）的吸附，促进效果为Al3+>Ca2+>Na+。
